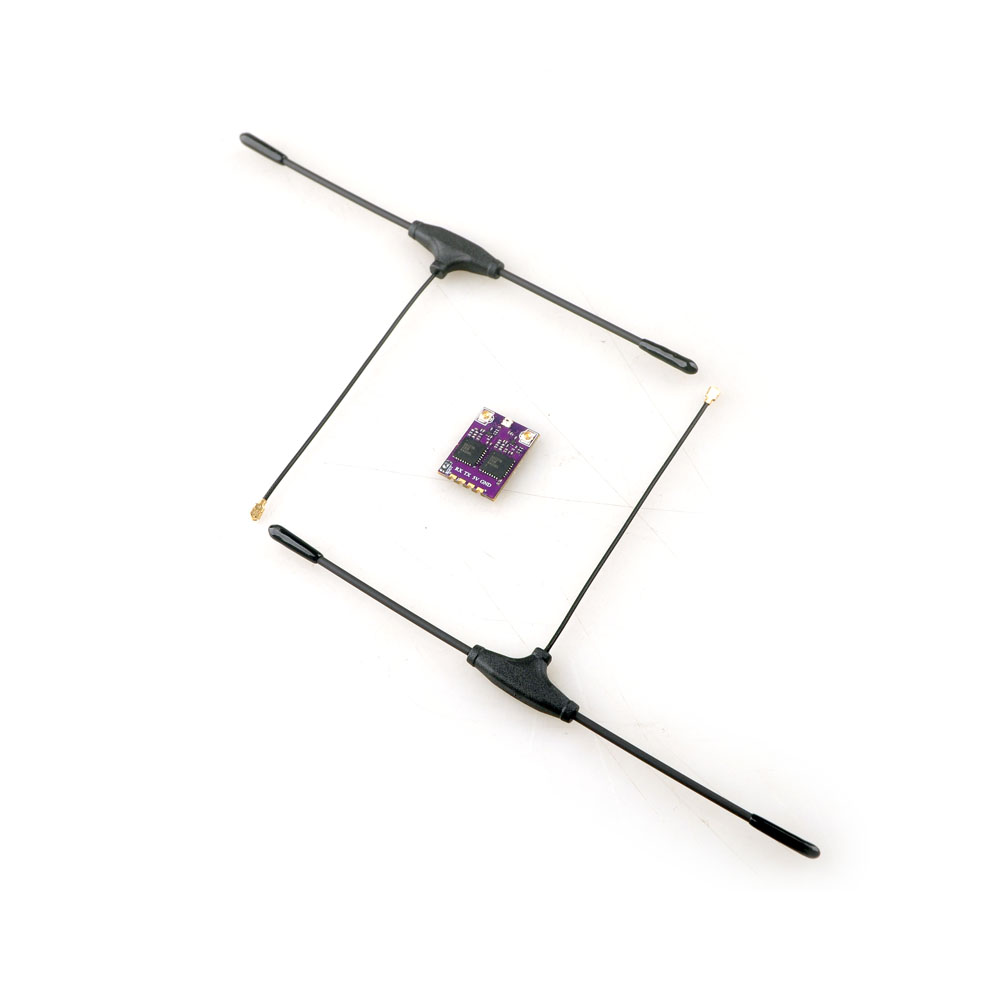

Příjem ze dvou antén
Různě orientované antény pomáhají omezovat výpadky související se směrováním a polarizací signálu během letu.
⬇️ Aktuálně na CopterShop.cz ⬇️
🚚 Garantované doručení do Vánoc
📦 Doprava zdarma nad 20 tis.
HappyModel ES900 Dual RX 915MHz
Detailní popis produktu
Happymodel · ExpressLRS · True Diversity
Jistější příjem signálu pro FPV a náročnější RC projekty
Happymodel ES900 Dual RX 915 MHz je kompaktní přijímač pro rádiový systém ExpressLRS s technologií True Diversity. Dvě nezávislé přijímací větve se dvěma čipy SX1276 umožňují lépe zvládat změny polohy modelu a antén. Díky nízké hmotnosti a protokolu CRSF je vhodný zejména pro FPV drony, letadla a další RC sestavy, kde záleží na kvalitním řídicím spojení.
- True Diversity se dvěma samostatnými rádiovými přijímači SX1276
- Dodávaná varianta 915 MHz, podpora konfigurace EU868 v ExpressLRS
- Integrovaný TCXO pro stabilitu rádiové frekvence při změnách teploty
- Deska 21,5 × 16 mm, hmotnost 1,5 g bez antén a napájení 5 V
True DiversityDvě nezávislé přijímací větve
868/915 MHzVolitelný frekvenční profil
1,5 gHmotnost desky bez antén
17 dBmVýkon telemetrie podle výrobce
Hlavní výhodaDvě přijímací větve pomáhají udržet kvalitní spojení i při změnách polohy dronu.
True Diversity využívá dva rádiové čipy a dvě antény. Přijímač tak může vyhodnocovat signál z různých orientací a přispět ke spolehlivějšímu ovládání při dynamickém FPV létání.
2× SX1276Dvě nezávislé RF větve pro True Diversity.
TCXOTeplotně kompenzovaný oscilátor pro stabilní frekvenci.
CRSFRychlé sériové propojení s řídicí jednotkou.
U.FL / IPEX1Dva konektory pro vhodné 900MHz antény.
Proč ES900 Dual RX
Spolehlivé spojení bez zbytečné hmotnosti
Happymodel kombinuje dvě přijímací větve, kompaktní desku a otevřený systém ExpressLRS pro FPV stavby i další RC modely.
Lehký a skladný přijímač
Deska o rozměrech 21,5 × 16 mm váží pouze 1,5 g bez antén, takže se snadno začlení i do kompaktnější FPV sestavy.
Otevřené ExpressLRS
Systém nabízí kompatibilitu s odpovídajícími 900MHz ELRS vysílači a možnost konfigurace a aktualizací firmwaru.
True Diversity v praxi
Dva přijímače, dvě antény a jeden stabilnější rádiový systém
Uvnitř ES900 Dual RX pracují dva samostatné čipy SX1276. Oproti jednoduchému anténnímu přepínači tak přijímač disponuje dvěma kompletními RF cestami.
1. Dvě nezávislé RF větve
Dva čipy SX1276 zpracovávají signál ze samostatných antén, což pomáhá udržovat kvalitní příjem i při změně orientace modelu.
2. Rozumné umístění antén
Při montáži je vhodné dvě kompatibilní antény umístit s odlišnou orientací, typicky přibližně 90° od sebe, a mimo zdroje rušení.
3. Řídicí data přes CRSF
Přijímač předává povely do kompatibilní řídicí jednotky prostřednictvím sériového rozhraní CRSF; firmware musí odpovídat použitému ELRS vysílači.

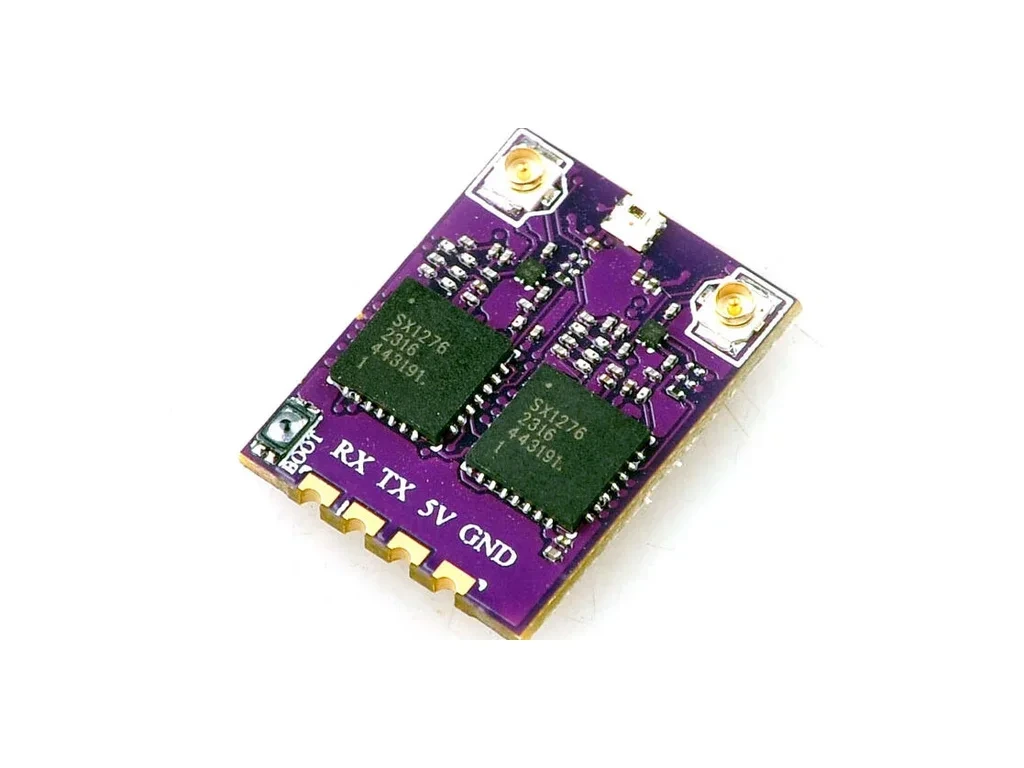

Konstrukce a elektronika
21,5 × 16 mm s dvojicí SX1276 a integrovaným TCXO
Přijímač je postavený na procesoru ESP32 PICO D4 a dvojici rádiových čipů SX1276. Vestavěný teplotně kompenzovaný krystalový oscilátor TCXO pomáhá udržovat stabilní pracovní frekvenci při změnách okolní teploty.
ESP32 PICO D4 a 2× SX1276
Integrovaný TCXO
Napájení +5 V DC
Dva anténní konektory IPEX MHF1 / U.FL
Využití v praxi
Pro drony, RC letadla i vlastní konstrukce
True Diversity oceníte zejména u modelů, jejichž poloha vůči vysílači se při pohybu často mění, a u sestav vyžadujících spolehlivé sub-GHz řízení.
FPV freestyle
Rychlé změny směru a náklonu mohou měnit orientaci antén. Dvě přijímací větve pomáhají zachovávat kvalitní spojení v dynamickém letu.
Long-range FPV
Pro vhodně navržené rádiové sestavy v pásmu 900 MHz poskytuje True Diversity další rezervu při změnách orientace a polarizace přijímaného signálu.
RC letadla a další modely
Kompaktní přijímač s CRSF lze začlenit i do vlastních RC projektů, pokud řídicí elektronika podporuje sériové propojení.
Připojení a nastavení
Plná kontrola nad komunikací ExpressLRS
Frekvence 868 nebo 915 MHz
Prodávané provedení je označeno 915 MHz; model podporuje také konfiguraci EU868. Používaný profil musí být shodný s vysílačem.
Sériové rozhraní CRSF
Připojení ke kompatibilní řídicí jednotce pomocí pájecích plošek pro napájení, zem a sériové signály TX/RX.
Telemetrie 17 dBm
Výrobce uvádí telemetrický vysílací výkon 17 dBm, tedy přibližně 50 mW. Pro provoz je nutné dodržet místní pravidla pro frekvence i výkon.
Vlastní firmware target
Pro konfiguraci a aktualizaci použijte odpovídající cíl HappyModel ES900 Dual RX v nástrojích ExpressLRS.
Zapojení a balení
Malý přijímač připravený do vlastní FPV sestavy
Pro instalaci stačí stabilní napájení 5 V, kompatibilní UART na řídicí jednotce a dvojice antén určených pro vybraný frekvenční profil.
Obsah balení
Happymodel ES900 Dual RX
V balení najdete kompaktní přijímač ES900 Dual RX pro zabudování do FPV dronu nebo jiného RC modelu. Pro zapojení použijte vhodné antény a komponenty odpovídající vašemu rádiovému systému.
1× přijímač Happymodel ES900 Dual RX 915 MHz
Časté otázky
Co je dobré vědět před zapojením
Co znamená True Diversity?
ES900 Dual RX používá dva samostatné RF přijímače SX1276 s oddělenými anténami. Toto řešení pomáhá zvýšit spolehlivost příjmu při proměnlivé poloze a orientaci modelu.
Pracuje přijímač na 868 MHz i 915 MHz?
Ano. Dodaná varianta je označena 915 MHz a standardní hardware umožňuje také profil EU868. Konkrétní frekvenční oblast se volí ve firmwaru; nejde o současný příjem obou pásem.
Mohu ho propojit s ExpressLRS 2,4 GHz?
Ne. Tento přijímač je určený pro 900MHz systém ExpressLRS a potřebuje kompatibilní vysílací modul ve stejném frekvenčním profilu.
Jaké antény jsou vhodné?
Použijte dvě kompatibilní 868/915MHz antény s konektory IPEX MHF1 / U.FL. Pro diverzitní příjem je vhodné je umístit s různou orientací a s dostatečným odstupem od stínicích částí konstrukce.
Jak se přijímač zapojuje?
Napájí se 5 V DC. Pro přenos povelů do řídicí jednotky používá CRSF prostřednictvím sériových signálů TX/RX. Zkontrolujte zapojení podle označení na desce a nastavení UART ve flight controlleru.
Co zajišťuje TCXO?
Teplotně kompenzovaný oscilátor pomáhá udržovat stabilní pracovní frekvenci i při změnách teploty okolí.
Jaký firmware zvolit?
V ExpressLRS zvolte cíl HappyModel ES900 Dual RX a odpovídající regionální profil. Vysílač a přijímač musejí používat kompatibilní verze a nastavení firmwaru.
Technické údaje
Parametry Happymodel ES900 Dual RX ELRS
Zobrazit technické parametry
Model
Happymodel ES900 Dual RX 915 MHz
Typ
True Diversity přijímač (dvě RF větve)
Protokol řízení
ExpressLRS (ELRS)
Frekvenční profily
915 MHz (dodávané označení); EU868 dle konfigurace firmwaru
MCU
ESP32 PICO D4
RF čipy
2× SX1276
Anténní konektory
2× IPEX MHF1 / U.FL
Sériový protokol pro FC
CRSF
Napájení
+5 V DC, pájecí ploška 5V
Telemetrický výkon
17 dBm (přibližně 50 mW)
Oscilátor
Integrovaný TCXO
Rozměry PCB
21,5 × 16 mm
Hmotnost přijímače
1,5 g (bez antén)
Firmware target
HappyModel ES900 Dual RX
Obsah balení
1× přijímač Happymodel ES900 Dual RX
Pro provoz v ČR: Použijte frekvenční profil, vysílací výkon a antény odpovídající místním rádiovým předpisům. Frekvence 868 a 915 MHz nejsou při provozu automaticky zaměnitelné; vysílač i přijímač musejí být nakonfigurovány shodně.
